тема: Простий міст на IR2153

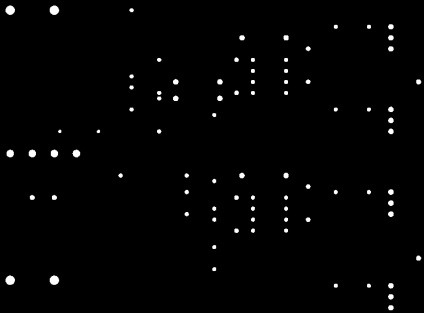

Нижче показаний вид на монтаж і вид з боку доріжок з дозволом 200dpi
Навантаженням цього моста можуть бути строчника, сстц або щось подібне з потужністю не більше кіловата. При великих потужностях стабільність схеми не гарантується, хоча якщо збільшити ємність конденсаторів фільтра 310В, то цілком можливо що буде відмінно працювати і на великих потужностях.
Додаткова інформація.
1. При запуску виникає великий імпульс струму за рахунок зарядки конденсаторів фільтра, якщо у вас вибиває автомати - в розрив одного з мережевих дротів поставте термистор на необхідний струм.
2. Якщо ви будете підключати до мосту строчник, то в первинку беріть не менше 65 витків (при частотах 20. 60кГц).
3. На плату встановлюйте панельки, а мікросхеми втикайте в них після повного монтажу схеми.
Практичні випробування:
Висловлюю презнатільность Vitar'у за те, що він першим зібрав і випробував цей міст
Міст показав себе дуже добре. Рекомендую для збірки!
УВАГА: Перед запуском з навантаженням, поміряйте сигнали на виходах мікросхем! це важливо
тема: Саморобний умножитель
Рис.1 Мій умножитель, в процесі складання.
Для складання умножителя я використовував:
Діоди - "саморобні", 20кВ, 2А. З діодів HER208, з відповідною обв'язкою.
Конденсатори - К73-14, 10нФ, 16кВ по 2 послідовно (= 5НФ, 32кв).
Ізоляція - заливка термоклеем.
Рис.2 Умножитель підготовлений до тестування
Конденсатори умножителя досить швидко (
1хв), після виключення девайса, розряджаються через резистори діодів. Це підвищує безпеку при роботі з вимкненим пристроєм.
Рис.3 Пробний запуск з живленням від блокинг-генератора.
Рис.4 Пробний запуск з живленням від напівмоста. (Пізніше фоту заміню на якісну).
Для харчування помножувача я використовував схему напівмоста на мікросхемі IR2153 і рядковому трансформаторі ТВС-110Л6. Вторинний ринок штатна. В осерді - прокладки з одного шару скотча. Первинна нерухомість - 32 витка, 1мм емальпровода. Каркас первинки - шматок корпусу 10мл пластикового шприца. Ізоляція - ФУМ-стрічка. Частота генератора - 50кГц.
На виході цей БП на півмилі видає 9,5кВ. Контроль вольтажа - важливий! Вольтаж харчування помножувача не повинен перевищувати половини вольтажа, можливого для деталей умножителя.
При повноцінному харчуванні від напівмоста умножитель дає стабільні розряди з 12см.
Як бачите подібний умножитель є відносно простим способом отримати високу напругу і величезні імпульсні струми, думаю ви знайдете йому гідне застосування.
тема: Розгін умножителя
Є така цікава штуковина - умножитель УН-9/27. Напевно багатьом він вже знайомий і швидше за все ви його навіть використовували і отримували з нього гарні розряди. Але справа в тому, що вихідна напруга (27кВ) досить маленьке і для отримання гарних іскор на вхід подають не 9кВ, а 15кВ (приблизно). Умножитель, хоч і працює з перевантаженням, але вихідна напруга (приблизно 45кв) того варто, до того ж як показує практика, умножитель цілком терпимо ставиться до подібного варварства.
Але нам 45кв мало! як же добитися більш високих напруг? є три способи, але третій ми розглядати не будемо, так як він дуже варварський і неоптимальний в плані коефіцієнта множення отриманого пристрою (бажаючі можуть дізнатися детально про нього на сайті Віктора). Залишаються перші два способи:
1. У умножителе висновок "V" (вольтдобавки) з'єднаний всередині умножителя з висновком "
". Цей діод ми і будемо використовувати для побудови додаткового каскадаумноженія. На малюнку показана схема УН-9/27
Для того, щоб отримати додатковий каскад множення нам потрібен всього лише один конденсатор. Він підключається до висновку "
"А другий його кінець стає новим висновком" землі ". Далі необхідно з'єднати разом" землю "умножителя з його ж висновком" V ", ця пара і стане новим входом харчування"
тема: Найпростіший блок-генератор.
Мабуть найпростішим високовольтним пристроєм є блок-генератор на одному транзисторі
нижче приведена прінціпіальния схема і схема з'єднання елементів
Почнемо з "серця" генератора - його трансформатора
Беремо рядковий трансформатор від телевізора. Кращим на мою думку є ТВС110Л6.
Розкручуємо його і знімаємо первинну обмотку. Потім на місце первинки одягаємо картонну гільзу, на якій будемо намотувати нові обмотки. Прокладаємо тонку прокладку (наприклад один шар скотча) між половинками муздрамтеатру і збираємо трансформатор назад.
На картонну гільзу наметовому дві обмотки товстим (приблизно 0.6мм) проводом. L1 - 3 витка і L2 - 5 витків. Обмотки бажано зафіксувати, наприклад гарячим поліетиленом (термоклей)
Транзистор переважно Toshiba 2n3055, але підійде будь-який інший потужний npn. Транзистор необхідно поставити на дуже великий радіатор, так як він дуже сильно нагрівається
Потім збираємо решту схему в точності як на малюнку і подаємо харчування.
Харчування 9. 24В від джерела мощнсотью 10. 50Вт.
Усе! ваш перший високовольтний девайс готовий.
тема: автогенераторного двотактники
R1, R2 - 200 Ом 0,5 Вт
R3 - 4,7 кОм підлаштування
C1 - 0,47 мкФ х 250 В
Vt1, Vt2 - КТ805
Первинна обмотка - по 6 витків, проводом 1мм, обмотка ОС - по 4 - 6 витків, проводом 0,4 мм. Вторинна обмотка - одна, від строчника, на такий сердечник 2 не влізе. Первинна нерухомість намотана прямо на феррите через ізоляційну намотування (шар ізоляційної стрічки, 6-7 шарів ФУМ-стрічки, знову шар ізоляційної стрічки), спочатку намотані первинки, поверх них - обмотки ОС. Для роботи схеми необхідна правильна фазировка обмоток, рекомендую перепоювати висновки обмоток ОС, всього 4 варіанти підключення, так що в 2 рази складніше блокинг. У феррит прокладки ставив - працює також як і без прокладок.
В оригінальній схемі стояли транзистори КТ837, і відповідно харчування навпаки подавалося. Однак нормально працює і в моєму варіанті, підбором R1, R2 можна зменшувати / збільшувати струм живлення. Я ставив R1 і R2 по 120, 150, 180 Ом - працює нормально. R3 рекомендую поставити змінний, тільки перед першим включення треба викрутити на максимум.
Схема споживає 10 - 20 Вт від джерела 12 В, транзистори гріються ... при потужності ок 10 Вт вистачає таких радіаторів як на фотке, хоча краще поставити великі, наприклад половину радіатора з комп'ютерного БП. При потужності близько 10 Вт дуга запалюється з 10мм, тягнеться до 18 - 20 мм. Умножитель УН9 / 27 при харчування від цього девайса дає іскру 4 - 4,5 см з гострих електродів.
тема: Ламповий строчник
Кожен, хто почав цікавитися високовольтної технікою, хоче відразу зробити високовольтний БП достатньої потужності. Адже хоча і простий, але малопотужний блокінг-генератор на одному транзисторі навряд-чи зможе живити велику драбину Якова або плазмовий шпр з великою лампочки. А напівмости, як правило, відлякують новачків в силу набагато більш складної схеми, а при неправильній розводці плати - склоность до нестабільної роботи та навіть вибухів.
Тому знадобилася схема, здатна видати значну потужність (до 100вт і більш) і при цьому відрізняється простотою, стабільною роботою і некритичність до монтажу.
І така схема є. Це LC-автогенератор на вихідному рядковому тетроді 6П36С. Схему ви можете бачити нижче. Блок живлення зроблений на трансформаторах Т1 і Т2. Анодний випрямляч складається з трансформатора Т1, діодів VD1-VD4 і згладжує конденсатора С1. Цей конденсатор повинен мати маскімально робочу напругу не менше 400В при анодній напрузі 350В і не менше 500В при анодному 450В. Як анодного трансформатора можна застосувати уніфікований ТА або ТАН. Накальний трансформатор Т2 повинен забезпечити напругу 6,3 В при струмі не менше 2А. Підійде уніфікований ТН на необхідний струм.
Сам генератор зібраний на лампі 6П36С. Її можна знайти в багатьох старих лампових телевізорах. Звідти ж можна дістати керамічну панельку для кріплення і власне рядковий трансформатор, основну деталь пристрою.
Не буду вдаватися в подробиці роботи схеми. Скажу тільки, що вона працює на резонансній частоті контуру C2L1. Конденсатор С2 на напругу не менше 10 кВ, крім того він повинен бути високочастотним. Оптимально застосувати в якості С2 поліпропілен або кераміку.
Резистор R1 повинен мати потужність не менше 7,5, а краще 10вт. Добре підходять резистори ПЕВ на потрібну потужність.
Резистор R2 типу МЛТ-2, конденсатор C3 на напругу не менше 1000В.
Тепер перейдемо безпосередньо до строчному трансформатору. Його необхідно розібрати і зняти первинну обмотку. Головне не переплутати її з вторинної. яка нам потрібна. Тобто зняти потрібно обмотку з великим числом висновків, а високовольтну вторинку залишити. Тепер необхідно виготовити нову первинку. Вона складається з первинки L1 і обмотки зворотного зв'язку L2. Намотування виток до витка на картонному каркасі з товщиною стінок не менше 2 мм. Раджу приділити увагу виготовленню первинних обмоток, від якості їх намотування по-чому буде залежати надійність пристрою.
Збирати пристрій раджу на діелектричному підставі, використовуючи текстоліт або навіть фанеру. Зібране з справних деталей, пристрій починає, як правило, працювати відразу. Слід зазначити, що спочатку бажано подати накальную напруга, і після повного прогріву лампи подавати анодное.
Якщо все зібрано правильно, то після подачі анодного на виході високовольтної обмотки повинна з'явитися дуга, що розтягується до 4-5 см. Якщо дуги немає, то поміняйте кінці обмотки L2, Ну і якщо дуги все одно немає, шукайте помилки в схемі.
Не забувайте, що висока напруга небезпечна. І хоча напруга на виході строчника, як правило, не смертельно, небезпечно торкатися високовольтних ланцюгів генератора.
Удачі в експериментах!
Аркадій ака Stalin.
