Ці фотографії вже зустрічалися раніше, але не було описано як це зроблено. На цей раз я напишу, не багато, але буде зрозуміло. І можливо комусь не доведеться мучиться і гадати, а чому він все одно тече?
Для мене було великим здивуванням те, що так звані памперси не продаються (якщо бути точним, не продаються для принтерів домашнього / офісного рівня). І на відміну від Epson, Canon не пропонує покупцеві просто і легко зробити висновок відпрацьованого чорнила.
Для установки виведення потрібно пляшка, 2 системи внутрішньовенного введення, ну і як небудь закріпити місце з'єднання, якщо не збираємося розбирати принтер повністю.
Як вже стало зрозуміло є варіант простіше - трубки підключається на видимих місцях, а є складніше трубки одягаються аж до насоса.
Основна розбирання в картинках:
Якщо кришки зняли, то сміливо переходимо до наступної частини
Для початку потрібно витягти все, що витягується:
- Лоток для паперу
- Лоток для дисків
- Ззаду є деталь, не знаю як обзивається, але зазвичай її витягують для того, щоб витягнути застряглий аркуш (ось як на картинці)
- Отщелкивали деталь під номером 1 (не пам'ятаю, чи то знизу, то чи спереду засувки)
- Кришка з лого Pixma (2)
- Кришка картриджів (3)
- Бічні (4)
Засувки перебувають зверху, одне під кришкою картриджів, дві під кришкою з лого
Далі знімаємо ще одну кришку (назвемо це так), засувки ззаду відзначені стрілками
Спереду (червоним відзначені місця кріплення, червоні стрілочки - в глибині заховані засувки, помаранчева стрілка - де то тут підключений датчик (D), його потрібно відключити)
Так, кришки ми зняли, тепер можна працювати. Справа у нас Механічна частина + памперс, зліва мізки. Для варіанту простіше (фото немає):
- Потрібно витягнути блок з памперсом, відразу кажу це не просто, віджимати доведеться не по-дитячому
- Трубка стирчить буквально на пару міліметрів, її можна витягнути (не сильно) до 2х см.
На фото показано, на скільки можна витягнути трубку (на фото весь блок вилучено, однієї деталі бракує, тому здається довшим, дивимося на червоний кружок)
Витягуємо, і заводимо в другу трубку від крапельниці до кінця, вона повинна як би сподіватись. Між шестернями і корпусом місця достатньо, можна прокласти трубку там

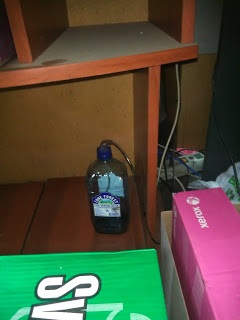

Я зробив отвори в боковині і вивів в пляшку (див фото вище)
Складний варіант, для фахівців:
- Знімаємо всю частину пов'язану з папером:
- Червона стрілочка, просто витягується
- Зелені стрілки - два гвинта, викручуємо знімаємо
- Тут треба зняти вал (рожева стрілка), праворуч є засувка, повертаємо і витягуємо. На зображенні дві стрілки, для того щоб зняти найперший вал, потрібно зняти "заглушку". Вона знаходиться на правій стороні, засувки ззаду
- Потім сині стрілки - 4 гвинта ще одна деталь
- Десь там знаходиться ще один вал
- Фіолетовою стрілкою позначена засувка пластикового кабель-каналу. Її піддягаємо вгору, кабель-канал зрушуємо вправо
- Увага (!) Десь тут є ще одна деталь - чорного кольору на ДВОХ пружинках. Тримається вона на самому товстому валі
Не рекомендую знімати каретку. Її можна зняти разом з направляючими
- Викручуємо гвинти під помаранчевими кружечками
УВАГА (! )
Перед зняттям запам'ятайте, сфотографуйте область виділену червоним кружком (мається справа і зліва, а також на нижній рейці), неправильна подальша установка призведе до застрявання каретки.
Увага (!), Ролики ніяк не закріплені. Вони висять на вусиках і віджимаються пружинами. У кого конструкція розлетілася, ось фото як повинно бути:
Далі знімаємо ще одну деталь (червоним), яка начебто стягує правий і лівий блоки:
Зелена стрілка вказує на кабель-канал шлейфу каретки, його я думаю вже зняли
Найтовстіша вал справа потрібно витягнути з блоку, засувка знаходиться під підкладкою ПГ (відзначена синіми лініями, фото зроблено збоку, після зняття блоку)
Якщо блок витягується, то все прекрасно, немає, шукаємо інші гвинти.
Тепер беремо трубки.
Витягуємо найближчу (вихід), втягає в трубку від крапельниці до упору:
Якщо придивитися, то, на фото нижче, можна побачити, що "вихід" вже упакований
Відразу кажу, пропустити трубку від крапельниці за початковим маршрутом не вийде, виріз не розраховані на неї (на фото показано як трубка варто спочатку):
Беремо другу трубку, витягуємо її з будь-яких кріплень, і засовуємо в трубку від крапельниці до кінця:
Далі дві трубки можна зачепити (перевірити не перетискаються) (відзначено синіми кружечками):
Не повторюйте мою помилку, хоча б нижній шар адсорбера потрібно залишити, мені довелося оподаткуватися серветками. У разі чого, під мізками теж є адсорбер, і його можна перемістити.
Придумуємо як вивести трубки з принтера і вставляємо їх в пляшку (не забуваємо про третій отвір для повітря):
А тепер збираємо принтер, головне нічого не поплутати і щоб жодного гвинтика не залишилося.
Навіть при такому зборі відпрацьованого чорнила, принтер через деякий час почне текти, чому?
А придивіться, як він працює:
- Каретка зсувається на подушечку
- Подушечка притискається до голівки
- Чи включається насос
- Через кілька пунктів по ПГ прокочується скліз, який скидає все прямо на місці.
