Хочете підвищити продуктивність вашого ПК? Рідинна система охолодження комп'ютера, переміщує тепло від процесора набагато більш ефективно, ніж стандартна система з повітряним охолодженням на основі кулера, і працює значно спокійніше і практично без шума.Ентузіасти підвищення продуктивності ПК, використовують рідинну систему охолодження протягом багатьох років, і їх легко зрозуміти, чому рідинного охолодження є популярною для підвищення продуктивності.Ви минулому, установка системи рідинного охолодження була для слабонервних.Когда Ви вирішите встановити в свій ПК систему рідинного охолодження, вам необхідно розуміння таких понять, як water blocks, радіатори, насоси, і схили.
В системі рідинного охолодження, беруть участь з'єднувальні трубки, завжди переконайтеся, що трубки були належним чином опечатані, а потім заповнюйте резервуар з охолоджувальною жідкостью.Еслі Ви досягли належної герметичності, охолоджувач рідини може привести до катастрофи, через охолоджуючої рідини, що протікає по всім вашим дорогим апаратних засобів PC.
Якщо Ви працюєте з процесорами Intel або AMD CPU, і увас встановлений звичайний кулер, який поставляється з процесором, то це нормально, якщо ваш процесор не підтримує процесорний кулер.В останньому випадку ви можете витратити $ 20 або близько того для стандартного вентилятора / тепловідведення комбо, але ваш процесор буде працювати трохи спекотніше, і загальний рівень шуму буде вище.
Вклавши трохи більше грошей ($ 40 до $ 100), ви могли б підібрати систему охлажденія.Наіболее тиху, ніж стандартний радіатор, але вони, як правило, набагато більш громоздкіе.І хоча вони можуть бути дуже ефективними при охолодженні процесора, деякі насправді обмежують приплив повітря, особливо всередині вежі менше средней.В результаті повітряний потік і обмеження, накладені масованим повітряним охолоджувачем, будуть впливати на ключові компоненти, такі як графічні карти, диски і навіть компоненти материнської плати, які можуть робіт ть спекотніше.
Запечатані рідинні охладітелі.Еті пристрої містять крихітний насос інтегрований в радіатор модуля.Модуль радіатор / насос підключається до батареї через фабрично закупорені трубки, тому вам не доведеться заповнювати або до заповнювати його жідкостью.Небольшое кількість охолоджуючої рідини циркулює через насос між радіатором.Трубкі гнучкі і добре побудовані, тому потрібно значне зусилля, щоб розірвати труби і розлити невеликий обсяг охолоджуючої рідини.
Радіатори призначені для установки в стандартний утримувач вентилятора (зазвичай 120 мм) на більшості ПК.Такіе системи охолодження приєднані до систем охолодження видаляють відпрацьоване тепло від радіатора.Обратіте увагу, що деякі дорожчі варіанти можуть підтримувати два вентилятора, покращуючи вентиляцію та охолодження, а й підвищуючи ефективність системи шуму.
Більшість моделей нового покоління, систем рідинного охолодження для центральних процесорів, досить прості в установке.На насправді, їх часто менш важко встановити, ніж high-end, вентилятор на основі процесорного кулера, так як вони більш компактні і вписуються в більш широке коло випадків . Найбільш поширені питання, які виникають під час установки припускають такі випадки - встановлений радіаторний модуль, що не радіатор.
Два комп'ютери, які ми будемо використовувати для демонстрації установки запечатаного рідинного охолоджувача на базі ПК Intel, але підтримка систем охолодження на основі процесорів AMD-систем, також підходить, тільки з невеликими змінами, пов'язаними для монтажу оборудованія.на спочатку, давайте подивимося на два продукти для охолодження: Antec Kühler ч2 O 620, і Корсар H60.
Antec Kühler Ч2 O 620
Модуль радіатор / насос круглий, як і більшість інших систем на основі зразків, з кільцем для монтажу установкі.В комплекті сумка з обладнанням містить різні монтажні пластини, придатні для установки кулера на базі чіпсета процесора Intel або AMD.
Corsair H60
Corsair H60 є одним з основоположних, з одним вентилятором системи охлажденія.Етот продукт, як правило, обходиться приблизно в $ 60.
Радіатор Corsair H60 трохи легше приєднати, ніж Antec, але не особливо важко. Тепер давайте розглянемо процес установки.
перед установкою
Перш ніж приступити до установки будь-який з цієї рідинної системи охолодження, переконайтеся, що корпус вашої системи і материнська плата підтримують такі компоненти:
- 120-мм вентилятор на корпус для розміщення радіатора. Як правило, цей тримач вентилятора розташований на задній частині корпусу, але деякі більш дрібні випадки можуть знайти його на вершіне.Учітивая довжину запечатаних трубок, майже неможливо для установки радіатора в передній частині корпуса.А в деяких випадках мають вентилятори на бічній панелі, я настійно рекомендую проти установки випромінювача на бічній панелі, так як стане важко знімати бічну панель.
- Для Corsair H60, материнська плата на основі роз'ємів для вентиляторів. Вам знадобиться один вентиляторний роз'єм для підключення насоса, а інший-для вентілятора.Убедітесь, що у вас є два роз'єми вентилятора на материнській платі, в безпосередній близькості від роз'єму процесора (в межах від 4 до 5 дюймів).
- Простір для кріплення на нижній частині материнської плати. Якщо ваш корпус не має виріз в панелі кріплення материнської плати для монтажу кронштейна, вам доведеться витягти материнську плату для установки радіатора.
Вам також буде потрібно видалити кілька компонентів, перш ніж можна буде почати установку нової системи охолодження.
По-перше, ви повинні видалити 120-мм вентилятор з корпусу (якщо він у вас є) для майбутнього розташування випромінювача.
По-друге, ви повинні видалити існуючий тепловідвід процесора.
Якщо у вас є кулер від Intel, просто видаліть его.С допомогою плоскої викрутки поверніть засувки кріплення близько половини обороту проти годинникової стрілки і зніміть всі засувки прямо вгору до тих пір, поки ви відчуваєте, що від'єднали їх від системної плати. Після від'єднання всіх чотирьох засувок, зніміть радіатор.
Якщо у вас високий-кінець повітряного охолодження тепловідведення процесора, це може виявитися на задній панелі материнської плати, щоб допомогти підтримати його. Видаліть, тарілку перед установкою нижньої дужки для охлпжденія.
Тепер ви готові до установки нової рідинної системи охолодження.
Установка Antec Kühler Ч2 O 620
Я встановив Antec Kühler ч2 O 620 в системі, на якій працює процесор Intel Core i7-960 CPU на основі материнської плати X58. Моя система раніше мала стандартний Intel радіатор і процесор постійно перегревался.Хотя процесор не перегрівався надто сильно, вентилятор обертався досить шумно, коли CPU під навантаженням. Ось кроки:
1.Закрепіть brace до материнської плате.Kühler має різні фігурні дужки для процесорів AMD і Intel. Intel brace має три слота для розміщення фактичних гайок кріплення. Я надів їх в слоти для socket 1366.Іспользуя два відрізки двосторонньої клейкої стрічки, щоб допомогти brace дотримуватися нижній частині материнської плати, щоб він не випав і досягти при установці круглої гори.Я в кінцевому підсумку закріпив його за допомогою клейкої стрічки на одній стороні, проте, завдяки наявності безлічі точок пайки на задній панелі материнської плати.
2. Прикріпіть радіатора к. Гвинти кріплення для радіатора працюватимуть через вентилятор, а потім гвинт в радіатор, розмістивши вентилятор між радіатором і материнської платой.Обязательно вирівняйте вентилятор так, що б повітря проходило всередині корпусу назовні. Стрілки на вентиляторі вказують напрямок руху повітря.
3.Вставьте гвинт для кільця в нижній скобі, через монтажні отвори навколо роз'єму процессора.Когда ви приєднаєте кільце гвинтами, щоб зробити з'єднання системи, не затягуйте їх щільно.
4. Встановити радіатор Slip Kühler ч2 O 620 за рахунок утримання кольцом.Вкладкі на радіаторі будуть прослизати між петлями на кольце.Поверніте радіатор трохи, до тих пір, поки радіатор не поєднатися з виступами на кольце.Затем, утримуючи тепловідвід міцно з одного боку, поступово закручуйте гайки, чергуючи їх кожні кілька поворотів, поки всі чотири гвинта НЕ будуть надійно затягнуті.
5. Після того, як радіатор прикріплений, підключіть вентилятор радіатора до гнізда живлення і насос через роз'єм адаптера.Затем підключіть одиночний роз'єм живлення для вентилятора радіатора на об'єднавчої платі. Kühler Ч2 O 620 тільки використовує роз'єм живлення процесора.
Після підключення Kühler ч2 O 620, я загорівся моєї системою для перевірки її работоспособності.Ранее, з фондовим кулером Intel, температура простою процесора зберігалася на рівні близько 55 до 56 градусів за Цельсієм. Тепер вона працює на частоті близько 40 градусів за Цельсієм, і вся система набагато менше шуму.

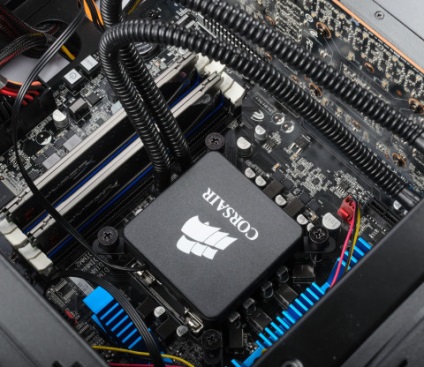

Установка Corsair H60
Моя тестова система була запущена з призначеним для користувача процесорним кулером, так що мені довелося прибрати кулер і нижні встановлені скоби крепленія.Возможно, вам доведеться зробити те ж саме колись, так ось, як діяти далі. Ця система базується на Intel наборі мікросхем Z68 для управління процесором Core i7-2600K CPU. Система охолодження H60 не оснащена двосторонньої стрічкою, монтажні колони проходять дужкою знизу.
1.Чтоби бути в безпеці, прикладіть перші гвинти, поки радіатор стоїть вертікально.Модуль радіатора Corsair H60 приєднується кріпильними гвинтами, які самі по собі гвинти на нижній стороні монтажної пластини.
2. Акуратно вставте радіатор з монтажними отверстіямі.Так як дуже легко деформувати трохи штирі, і це може привести до крос-threading кріпильних вінтов.Обязательно чергуйте кожен гвинт, а не загвинчуйте кожен аж до початку закручування наступного гвинта.
Оригінальний повітряний охолоджувач на цьому комп'ютері був дуже ефективним, при просте ЦП, температура в цьому екземплярі знизилася всього на кілька градусів під час тестування, і стала близько 43 градусів Цельсія.Но температура материнської плати впала на кілька градусов.Как і у випадку з попередньою системою , рівень шуму став помітно нижче.
заключні думки
Оскільки ці модулі містять рухомих деталей і рідина, ви можете бути стурбовані надійністю, поломкою насоса або витоком жідкості.Antec Kühler Ч2 O 620 пропонує гарантію на три роки, в той час як Корсар ups - п'ятирічну гарантію на свої H60. В обох випадках загальна надійність, швидше за все, перевищує гарантійний термін. Як висловився Corsair FAQ для H60. «Очікувана тривалість життя середньостатистичного пристрою значно перевищує гарантійний період».
Я використовую варіанти цих запечатаних охолоджувачів рідини протягом двох років, ніяких серйозних проблем або невдача не наблюдал.Оні Не такі гучні, як повітряне альтернативне охолодження, і вони за ціною приблизно такі ж, як high-end апарати повітряного охолодження. Отже, якщо ви хочете тиху систему, але Вам потрібна висока продуктивність процесора, то це варто вашого часу, щоб встановити високоякісну sealed систему рідинного охолодження.
