Як встановити зовнішній блок кондиціонера на вентильований фасад? Як закріпити кронштейни? Чи можна кріпитися до каркаса сталевому, оцинкованого, з нержавіючої сталі або алюмінієвого профілю?
Що з себе являє цей, так званий "вентильований фасад"?
Зараз в Москві і області, щоб зменшити тепловіддачу будівлі, його обшивають вентильованим фасадом. До стіни за допомогою тарілчастих дюбелів кріпиться мінераловатний (пінополістирольний) утеплювач. Близько 4 см залишається зазор для циркуляції повітря, щоб висушити ці шари, якщо на них потрапила волога. І поверх цього будинок обкладається різними матеріалами від керамограніта до алюмінієвого листа, від азбестоцементних, фіброцементних листів і чого душа забажає і дозволить гаманець замовника.
Ось цей вентильований фасад і створює великі труднощі монтажникам для установки зовнішнього блоку кондиціонера.
Як вони виходять з цього положення?
Як правильно зробити, щоб вас ні в чому не звинувачували і, щоб зовнішній блок був надійно закріплений на такому фасаді?

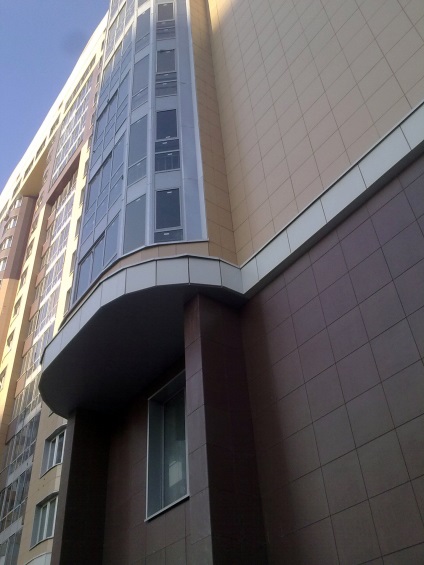

Працювали ми в районі Північне Чертаново. Такий ось будинок.
Керуюча компанія видала нам "циркуляр", в якому вказувалося, як необхідно закріпити зовнішній блок до фасаду. Ось цей документ. Для вас трохи розфарбували його в різні кольори, щоб веселіше було, а так він був чорно-білий.
Нами було змонтовано в точності так, як було в інструкції.
А тепер розберемо це на фотографіях в деталях. Ті ж вентильовані фасади, але з інших об'єктів.
Перш за все, як ви повинні були помітити, кронштейни повинні бути завжди закріплені до фасаду будівлі на шпильках, дуже довгих болтах від 12-14 мм і більше, "Глухар", як ми їх називаємо. Шпильки ставляться іноді насковозь! Якщо стіна будинку зроблена з пінобетону! На кінці замість однієї гайки, слідом накручується друга - контргайка. Всі болти, шайби, шпильки йдуть під номерами М10. Перестраховуємося.
Завжди шар утеплювача на тому місці, де буде стояти кронштейн, вирізається. Потім, по можливості, він ставиться на місце, їм заповнюються всі порожнечі.
Самі кронштейни купуються подовжені 500 мм на 500 мм, або 600 мм на 600 мм. Тут необхідно, щоб при установці самого зовнішнього блоку, відстань між ним і фасадом було 8-10 см для забору повітря вентилятором. А то дивишся іноді, як стоять такі блоки на коротких кронштейнах 450 на 450 мм і їх блоки впритул підходять до фасаду. Ні про яку нормальну роботу зовнішнього блоку кондиціонера вже не йдеться. А іноді їх і просто "зашивають", як на цих фотографіях в статті "Чужа халтура" внизу.
У деяких кронштейнів для кріплення їх до стіни зроблені навіть не два отвори, а три. Як ви бачите на цих фотографіях, що також підвищує міцність конструкції.
Зізнаємося, що раніше ми не стикалися з такими нормативами і, перебуваючи на посаді, років три тому, кріпили кронштейни до самого металевого каркаса, підклавши під нього шину (траверсу) довжиною більше метра, для міцності і розподілу ваги на велику площу. Ось наша робота на будинку в районі Кольорового бульвару, обшитого вентильованим фасадом. Тут були дуже великі плити і ми для власної безпеки залучали промислового альпініста.
У плитці вирізали прямокутні отвори, "вушка", для кронштейнів.
У новому нашому варіанті, нам рекомендувалося ставити один кронштейн і закривати його однією (!) Плиткою. Для іншого кронштейна, робити виріз в сусідній плитці обшивки будівлі. На даному об'єкті ми дотримувалися вже цього правила.
Особисто для вас, майстри-монтажники. У Чертаново будинок обшитий такою плиткою, що вона просто кришилася, трохи щільніше ніж гіпсокартон і на саму шпильку ми одягали металеву тонку трубку, що проходить крізь цю обшивку до самих шайб з гайками. Прикручувати це все до упору. Трубку купували і нарізали під кожне з'єднання окремо!
Нагадуємо, що перед установкою зовнішнього блоку на вентильованому фасаді, краще зняти відлив з вікна. Втратьте трохи часу, але вам буде зручно кріпити кронштейни: все видно, можна просунути руки, все надійно закріпити.
І, наостанок, трохи менше вам зустрічати такі. складні, між нами. фасади. Даремно не ризикуйте життям, сильно не висувайтеся з вікна!
В крайньому випадку, якщо ви хочете у себе вдома поставити кондиціонер на вентильованому фасаді, то пишіть, телефонуйте нам.
