На токарному верстаті застосовуються такі методи установки і кріплення заготовок (рис. 25):
а - в патроні;
б - в патроні і задньому центрі;
в - в патроні, задньому центрі і люнете;
г - в центрах;
д -на оправці;
е - на планшайбе;
ж - на косинці.
Заготовки невеликої довжини закріплюють в токарних патронах (рис. 25, а). Патрони бувають трикулачні і несамоцентрірующіе. Застосовують патрони різних конструкцій: кулачкові, цангові, мембранні і т. Д.
Кулачкові патрони виконуються двох-, трьох- і чотирьох-кулачковими, з ручним і механізованим зажимами. За призначенням розрізняють кулачки для внутрішнього і зовнішнього закріплення заготовок.
Мал. 25. Методи установки і кріплення заготовок на токарному верстаті
У Двомуфтовий патронах зазвичай закріплюють невеликі заготовки, установка яких не вимагає точного центрування.
У самоцентрує патронах закріплюють деталі круглої і шестигранної форми або круглі прутки великих діаметрів.
При обробці валів середньої довжини застосовується установка в патроні і задньому центрі (рис. 25, б).
При обробці довгих нежорстких валів - установка в патроні, задньому центрі і люнете (рис. 25, в).
Використання патрона не дозволяє забезпечити високу точність обробки.
При підвищених вимогах до точності використовують установку в центрах (рис. 25, г). Для передачі крутного моменту від шпинделя до заготівлі в цьому випадку використовують диск приводу з хомутиком або передні центри з рифленнями.
Якщо потрібно обробити диск, кільце або фланець, у яких попередньо оброблено центральний отвір, застосовується установка на оправці (рис. 25, д).
Установка на планшайбе і на косинці застосовується в разі, якщо потрібно обробити поверхню обертання у деталі, яка не є тілом обертання. Саме такі приклади показані на рис. 25, е, ж і рис. 26.

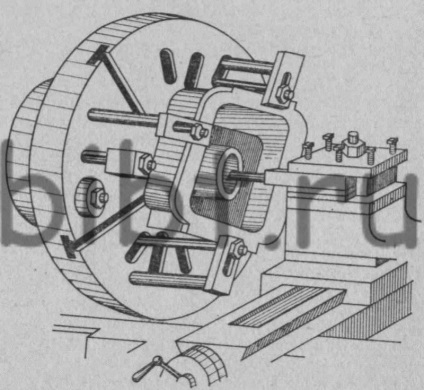

Мал. 26. Обробка на планшайбе
Базою називають сукупність поверхонь, по відношенню до яких орієнтують всі інші поверхні при роботі деталі в машині або при її обробці на верстаті. Розрізняють конструкторські, технологічні і вимірювальні бази.
Конструкторські бази - поверхні, що орієнтують деталь при її роботі в конструкції,
Технологічні бази - при обробці,
Вимірювальні - при вимірюванні.
При виборі технологічних баз для обробки заготовок слід керуватися принципом єдності баз. який полягає в тому, що в якості технологічних баз доцільно вибрати ті поверхні, які є конструкторськими і вимірювальними базами деталі.
А далі при операціях механічної обробки потрібно прагнути зберігати одні і ті ж бази. Але цей принцип не завжди може бути реалізований: вали встановлюються в підшипники по шийок, а обробляти їх доводиться в центрах; шестерня встановлюється по отвору, а обробка отвору здійснюється при установці по зовнішній поверхні і т. д.
