Вентильний змішувач з кран-буксами
У більшості випадків у ванних кімнатах використовуються вентильні і важільні змішувачі, де регулювання потоку води здійснюється кран-буксами або картриджами. У моєму випадку мова піде про вентильной запірної арматури, а точніше, про те, як самостійно усунути протікання з-під вентиля або виливу, не вдаючись до допомоги сантехніка.
ремонтуємо змішувач
Сьогодні я хочу розповісти саме про ремонт, а не заміну кран-букси.
Кран-букса
Кран-букса з керамічної парою (зліва) і черв'ячним штоком (праворуч)
Перш ніж зайнятися ремонтом запірної арматури, давайте розберемося, як функціонує кран-букса з керамічної парою. Є два види подібних запорів, але в даний час практично 100% змішувачів виробляються з керамічної парою.
Такий пристрій набагато надійніше, так як має більший експлуатаційний ресурс, а кран є напівоборотні, тобто, він зручніше в експлуатації:
Керамічна пара складається з двох пластин - рухомої і нерухомої
- сама керамічна пара складається з вхідного рухомого диска, який прикріплений до штоку (на фотографії я тримаю його в руці) і регулювального нерухомого (він лежить на столі праворуч);
- дотичні поверхні цих дисків відшліфовані до дзеркального стану і легко труться одна об одну;
- суть регулювання полягає в наступному - коли отвори на двох пластинах збігаються повністю, тоді забезпечується максимальний пропуск води. Але при повороті вхідний диск зміщується навколо своєї осі, поступово перекриваючи отвору і потік, відповідно слабшає;
- при повній закупорці отвори у пластин не збігаються взагалі;
- диски між собою притискаються кільцем ущільнювача (на фотографії воно червоного кольору), яке в свою чергу впирається на внутрішню стінку камери змішувача;
- але з часом гума зношується, упор слабшає і виникає витік води.
Кран-букса з черв'ячним штоком
Пристрій кран-букси з черв'ячним штоком набагато простіше. Тут шток зміщується взад вперед за допомогою черв'ячної передачі, піднімаючи або опускаючи клапан з гумовим ущільнювачем:
- сама черв'ячна передача знаходиться в жировій камері і, завдяки їй, вода не проникає крізь зазори;
- основною проблемою є знос гумового кільця на клапані, яке легко замінити;
- але може також бути знос черв'ячної передач, і в такому випадку букса підлягає заміні.
Приступаємо до ремонту
Знімаємо декоративну заглушку
Звичайно, в першу чергу вам потрібно перекрити воду, і зробити це потрібно не тільки на загальній подачі, але і на бойлері або газової колонки, щоб зменшити тиск з системи.
Потім знімаєте декоративну заглушку, підчепивши її ножем або викруткою. Вам відкриється доступ до гвинта, який утримує вентиль.

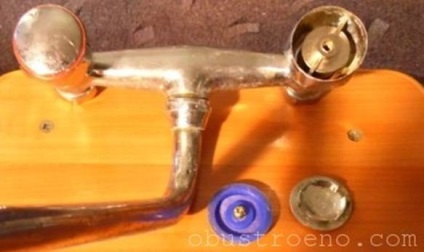

Відкручуємо гвинт і знімаємо кришку
Тепер відкручуємо гвинт з хрестоподібної головкою (для цього вам знадобиться фігурна викрутка). Разом з цим гвинтом зніметься і пластикова кришка.
Але якщо там баранчик, то кришки може і не бути, однак це нічого не змінює. Знімаєте також сам вентиль - він насаджений на шток, і демонтувати його можна легким зусиллям.
А зараз можна відкручувати кран-буксу
Після того як ви знімете вентиль, вам відкриється доступ до буксе - там зверху є захоплення у вигляді гайки на 14 для торцевого, ріжкового або накидного ключа.
Знімні елементи змішувача
Тепер проти годинникової стрілки відкручує кран-буксу і виймаєте її з камери змішувача.
Деталі в розібраному вигляді
Тепер нам потрібно витягнути шток з корпусу букси, але він там буде добре триматися через солей. Тому спочатку знімаємо кільце ущільнювача, а потім легким ударом ручки викрутки, щипців, гайкового ключа по хвостовику штока вибиваємо його з корпусу разом з керамічними пластинами.
Протираєте всі деталі серветкою з натуральної тканини, найкраще шерстю. Але ні в якому разі не застосовуйте наждачний папір - ви подряпаєте кераміку, і щільного прилягання не буде!
Я зробив шайбу з дроту припою
На даний момент нашою метою є поліпшення якості ущільнення, але замінити гумове кільце ми не зможемо (нічим), так що залишається тільки його зміщення (висування).
Для цього збираємо кран-буксу назад. А між нерухомою пластиною і гумовим ущільнювачем ставимо шайбу - вона висуне кільце вперед, отже, збільшиться тиск на керамічну пару.
Шайбу такого діаметру підібрати складно, але її можна зробити з мідного або алюмінієвого дроту перетином 1-1,2 мм (я зробив з олов'яного припою).
Завдяки шайбі, кільце висунулося вперед
На фотографії видно, як висунулося кільце ущільнювача - тепер пластини керамічної пари будуть прилягати щільно, і в закритому стані вода не буде просочуватися через зазор між ними. Проведіть збірку змішувача в зворотному порядку, відкрийте подачу води і випробуйте кран. Упевнений, все буде в порядку!
