У світовій практиці застосовуються різні види резервуарів зберігання СПГ. Відмінності обумовлені їх обсягом, а також геологічними і природоохоронними чинниками. Завдяки новим конструкторським розробкам, в останні роки стало можливим будівництво великих надземних резервуарів об'ємом до 200 тис. М 3.
Вертикальні циліндричні ізотермічні резервуари класифікують за такими ознаками:
- конструктивним виконанням стінок резервуара - одностінні, двостінні, з внутрішньою мембраною;
- конструктивним виконанням внутрішньої даху - самонесуча і підвісна;
- типу ізоляції - екранна, пориста, Засипна, жорстка;
- вживаним матеріалом - металеві, залізобетонні, комбіновані.
Багато фірм, які застосовували одностінні резервуари, в даний час вважають за краще споруджувати двостінні конструкції. Це пояснюється тим, що відносно висока початкова вартість двостінних резервуарів окупається значною економією експлуатаційних витрат.
Підземні та надземні резервуари для зберігання СПГ
Обидва види резервуарів мають високий рівень фактичної безпеки. Підземні резервуари зберігання СПГ, безумовно, мають деякі переваги з точки зору охорони навколишнього середовища. Такі резервуари зберігання визнані відповідними європейським стандартом EN 1473. і вважаються найбільш безпечним способом зберігання СПГ. При землетрусах підземні резервуари зберігання менше страждають від зсуву грунту, ніж надземні споруди, через що в сейсмонебезпечних зонах підземні резервуари більш безпечні.
Проте, витрати на будівництво підземних резервуарів при певних геологічних умовах можуть бути досить високі. З цієї причини, а також на підставі оцінки ризику стосовно до місця розташування тих чи інших резервуарних парків СПГ. більшість резервуарів виконуються надземними. За умови, що при будівництві таких резервуарів використовуються належні матеріали і передбачаються споруди для локалізації розливів СПГ. наприклад, дамби обвалування. вони цілком можуть ефективно і безпечно експлуатуватися без серйозних наслідків для безпеки і екології, навіть в разі спроб вчинення терористичних актів.
Конструкції резервуарів для зберігання СПГ

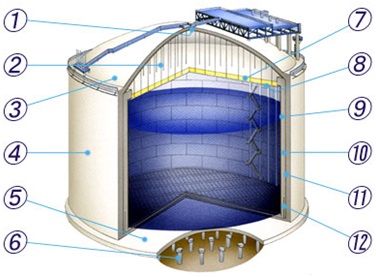

Конструкція широко застосовується в світі залізобетонного резервуару з замкнутої зовнішньою оболонкою:
- підкладка даху
- підвіска
- залізобетонна дах
- Бокова стінка з портландцементу
- Залізобетонна стіна підстави
- залізобетонні палі
- ізоляція даху
- підвісна платформа
- внутрішній корпус
- Теплоізоляція стінки резервуара
- підкладка
- вторинна перегородка
У світовій практиці також широко поширена конструкція підвісної плоского даху. Принципова відмінність такої конструкції від конструкції з самонесущей внутрішньої дахом полягає в тому, що пари продукту вільно проникають в міжстінний простір через зазор між дахом і стінкою або через спеціальні отвори в підвісний даху.
Різновидом наземних ізотермічних резервуарів є металеві вертикальні циліндричні резервуари, заглиблені в грунт, зазвичай на висоту корпусу (це робиться з міркувань безпеки, для того, щоб максимальний рівень взлива продукту не перевищував рівня поверхні землі).
Схема конструкції заглибленого ізотермічного резервуара:
- залізобетонна дах
- сталевий дах
- підвісна платформа
- Теплоізоляція з скловати
- Чи не містить фреону тверда поліуретанова ізоляція
- Мембрана з нержавіючої сталі, що містить 18% Cr і 8% Ni
- залізобетонна стіна
- Залізобетонна шпунтова стінка
- бічний підігрівач
- залізобетонне дно
- підігрівач підстави
- Підстава з гравію
Розрізняють два типи конструкції заглиблених ізотермічних резервуарів: з підвісною платформою і з дахом, що має внутрішню ізоляцію. Заглиблені резервуари принципово не відрізняються від наземних резервуарів відкритої установки, але через необхідність проведення складних і трудомістких земляних робіт, влаштування спеціальних фундаментів з дренажем і гідроізоляцією дорожчі, хоча в той же час більш надійні, особливо в районах з підвищеною сейсмічністю. Заглиблені резервуари не потребують обваловании, і обов'язкове простір між резервуарами і об'єктами, щоб убезпечити об'єкти, відносно невелика, що дозволяє зберегти місце.
Заглиблений резервуар з підвісною платформою:
- Мініатюрна дах
- підвісна платформа
- Берма (горизонтальна площадка на схилі)
- Ізоляція на підвісний платформі
- Ізоляція стінки і днища
- підігрівач
- насосна майданчик
- Трубопровідна обв'язка і естакада
- мембрана
- Стінка і підстава
- Каркас поршневого насоса
Заглиблений резервуар з дахом, що має внутрішню ізоляцію:
- Мініатюрна дах
- Берма (горизонтальна площадка на схилі)
- Ізоляція стінки і днища
- підігрівач
- насосна майданчик
- Трубопровідна обв'язка і естакада
- ізоляція даху
- мембрана
- Стінка і підстава
- Каркас поршневого насоса
Конструкція резервуарів забезпечує підтримку СПГ в холодному стані. Розрахункова температура зберігання становить -165 ° С.
Резервуари зберігання СПГ - Проект Сахалін-2
Конструкція резервуарів для зберігання зрідженого природного газу нагадує матрьошку: кожен складається з трьох вкладених один в одного окремих ємностей.
Зовнішній резервуар - бетонний, товщина стін - близько одного метра біля фундаменту, догори вона поступово зменшується до півметра. Другий резервуар грає роль пароізоляційного бар'єру. Він зроблений з вуглецевої сталі і примикає до зовнішнього резервуару. Внутрішня поверхня побудована зі спеціальної 9-відсоткової нікелевої сталі, розрахованої на криогенні температури (до мінус 165 ° C за проектом). Основне призначення пароізоляційного бар'єру - перешкоджатиме потраплянню кисню або вологи в резервуар СПГ, а також не допустити потрапляння випаровується газу з резервуара СПГ в атмосферу. Між внутрішньою ємністю і пароізоляційним бар'єром існує простір шириною в один метр, яке заповнене ізоляційним матеріалом.
Дахи резервуарів СПГ двошарові - зверху вони покриті шаром бетону товщиною 0,4 метра, а знизу знаходиться той же пароізоляційний бар'єр. Вага кожної даху - 600 тонн.
