Ростверк - горизонтальна частина свайно-стовпчастого фундаменту, з'єднує окремі палі (стовпи) в єдину конструкцію. Його завдання - рівномірно розподілити і передати зі стін навантаження на палі і потім на грунт, зафіксувавши положення паль і не дозволяючи їм в подальшому відхилятися від вертикалі. Сам ростверк на грунті не лежить і на грунт не тисне. У цьому його відмінність від стрічкового (стрічково-стовпчастого) фундаменту. Однак гідроізоляція все одно потрібна.
види ростверків
збірний ростверк

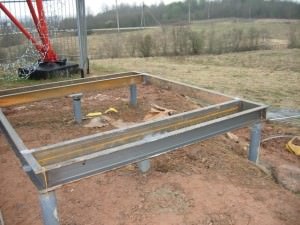

Збірний ростверк, наприклад із сталевих балок (швелера, двутавра і ін.) Зазвичай зварений. Його недолік - в складності монтажу на палях важких балок, в малій міцності з'єднання окремих балок (стики слабкіше балок) і у високій корозії незахищеного металу, що знаходиться в зоні високої вологості (сніг, мокрий приземний шар повітря) і матеріалу швів. Зручний для недовговічного будівництва (дачні будиночки, веранди, альтанки) з планованим терміном служби максимум 10-20 років.
Збірні ростверки можуть просто укладатися на гідроізольовані оголовки паль зверху і прикріплятися до них без омоноличивания. У дерев'яних будинках роль ростверку «довірена» нижньому вінця або нижньої обв'язки.

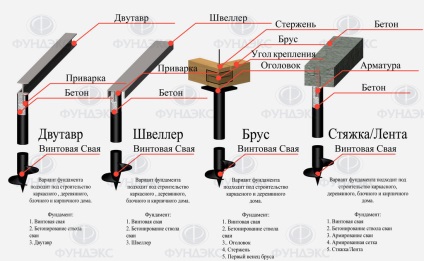

Типи збірних ростверків (зображення належить компанії Фундекс)
Збірно-монолітний ростверк
Монолітно-литої ростверк
Типи ростверків по положенню стрічки
Відповідно до положення стрічки (і монтируемой опалубки) щодо поверхні землі виділяють три види ростверку:
високий ростверк
Недолік цього типу ростверку для російської середньої смуги - незагерметізірованная порожнеча між грунтом і нижнім перекриттям. Фактично, під підлогою відсутня утепляющая нерухома повітряна подушка, тому його доводиться додатково утеплювати, і в будинку не може бути повноцінного підвалу. Можна передбачити, що опускаються на зиму щити, по типу швертів, що закривають щілини між ростверком і землею.
Для району субтропічного клімату і для дерев'яного будівництва, навпаки, таке провітрювання простору під підлогою дуже зручно, так як сприяє зниженню вологості в будинку і річному охолодження приміщення. Так будують будинки в Японії і Китаї. Крім того, при високій стрічці ростверку, це зручний варіант для пристрою невеликого заглибленого вентильованого простору під будинком для нетривалого літнього зберігання інвентарю, іграшок, зібраного врожаю.
За рахунок затінення і вентиляції в цьому просторі влітку досить прохолодно, а виконана з нахилом від будинку вимощення (особливо заходить під ростверк), надійно захистить від дощу і бруду. Щоб зайти під будинок, можна зробити між двох паль невелику арку в ростверку і викопати під будинок драбину і траншею-коридор по типу гаражної оглядової ями, по боках від якого на землі розміщують інвентар. Такий доступ в простір під будинком зручний, щоб періодично оглядати ростверк і нижнє перекриття, при необхідності коригувати їх стан. У селах це одне з улюблених місць льотного проживання для всякої живності на зразок курей, собак і кішок, тому щілину можна закрити сіткою.
підвищений ростверк
Але оскільки доступ в простір під будинком в цьому випадку майже неможливий, потрібно обов'язково захистити простір повітряної подушки шверт або просто листами шиферу. пластика і т.д. вільно встановленими зовні ростверку і доходять до дна траншеї, від осипання в цю порожнину землі. Інакше незабаром ростверк виявиться лежачим на землі і на нього почне діяти зимовий пучение грунту.
Не можна і закріплювати на ростверку захисні щитки-шверт - вони повинні бути самостійні, тоді грунт зможе піднімати і опускати їх, ніяк при цьому не впливаючи на ростверк.
заглиблений ростверк
Висновку по ростверку
Опалубка для ростверку передбачає знімне дно, яке формує гладку нижню поверхню висить в повітрі балки. В цілому ж принципових відмінностей в литві різних видів ростверків немає, відмінності лише в трудомісткості земляних робіт або підйому бетонної суміші в більш високий жолоб опалубки. Армування і заливка бетоном опалубки ростверку також не має особливих відмінностей з заливкою стрічкових фундаментів.
Ростверк часто називають столбчато-стрічковим фундаментом, оскільки він зовні схожий на стрічковий. Це некоректна назва, так як є серйозне відмінність в конструкції, призначення і властивості. Стрічка у стрічкового фундаменту сама, всією поверхнею рівномірно передає повне навантаження на грунт, так як всією поверхнею щільно лежить на землі. Якщо у неї і є стовпи, то вони швидше за потрібні для збільшення бічної працює поверхні і особливої ролі в передачі навантажень на грунт не грають.
Сенс ростверку - тільки об'єднання паль, що працюють для передачі точкового навантаження на грунт, і перерозподіл на них загальною навантаження, сам він при цьому на грунт навантаження не передає і ніколи не спирається на нього, так як пов'язаний з палями відносно слабко і при зимовому обдиманні грунту від паль його може просто відірвати.
Ростверк використовують для відносно легких 1-3 поверхових будівель, а в сейсмонебезпечних районах тільки для дуже легких і одночасно міцних дерев'яних, каркасних і сип-панельних будинків.
