манометрический вимірювач рівня води від 241,00 євро;
гідростатичний вимірювач рівня води від 980,00 євро;
портативний вимірювач рівня води - 960,00 доларів США.
Незважаючи на те, що кожна артезіанська свердловина має паспорт, в якому вказані її технічні характеристики, але на практиці ніхто не знає який же реальний динамічний рівень води в свердловині.
Динамічний рівень - це рівень, на який опускається вода в свердловині при включеному насосі, а статичний рівень - це рівень води при вимкненому насосі.
Динамічний рівень залежить від експлуатаційних характеристик водоносного шару, від стану фільтра артезіанської свердловини, від потужності і висоти підвісу глибинного насоса, від ступеня зносу робочих коліс насоса і від гідродинамічного опору підвісний коллони і т.д.
Чим же викликаний підвищений інтерес до динамічного рівня? Справа в тому, що, знаючи реальний динамічний рівень води в свердловині, ви можете, практично задарма, отримати пристойну економію електроенергії.
Наприклад, на кіностудії ім. О.Довженка глибина артезіанської свердловини - 150 метрів, висота підвісу насоса - 140 м. Статичний рівень - 50 м. Дебіт свердловини - 20 м3 / год. питомий дебіт - 0,5 м3 / год. динамічний рівень зниження - 40 м. Для підйому води з глибини 140 м і створення тиску на поверхні в 5 атмосфер при витраті води 16 м3 / год був вибраний і встановлений насос ЕЦВ8-16-200. Потужність такого насоса - 17 кВт, тобто на підйом 1 м3 / год витрачається трохи більше одного кВт * год (1,063).
Давайте, визначимо динамічний рівень при витраті води 16 м3 / год. Для цього витрата ділимо на питомий дебіт і визначаємо динамічний рівень зниження - 16 / 0,5 = 32 м. Підсумовуємо рівень зниження зі статичним рівнем і отримуємо динамічний рівень води в свердловині 32 + 50 = 82м.
Завод-виробник гарантує нормальну роботу насосів при мінімальній висоті води над насосом в один метр. Для запасу візьмемо 8 метрів і підвісимо насос на висоті 82 + 8 = 90 м. Для створення тиску на поверхні в 5 атмосфер насос повинен створювати напір 90 + 50 = 140 м. Вибираємо насос, який створює напір 140 м. І забезпечує витрату 16 м3 / год - ЕЦВ8 -16 -140. Потужність такого насоса - 11 кВт і на підйом 1 м3 / год витрачається в півтора рази (1,545) менше електроенергії в порівнянні з насосом ЕЦВ8-16-200, підвішеному на висоті 140 м.
А тепер підрахуйте, скільки наших з вами грошей було марно «втоплено» в цій свердловині, а, скільки таких свердловин в Україні!
Але ж для того, щоб менше платити за електроенергію необхідно всього лише підвісити глибинний насос на оптимальній висоті з урахуванням вищевикладеного. При цьому зменшиться вартість підвісний коллони, вартість і час монтажу і демонтажу глибинного насоса і вартість самого насоса, так як він буде меншою потужності.
Так адже реальні статичний і динамічний рівні можуть відрізнятися від паспортних та розрахункових значень, скажете ви і будете абсолютно праві. Для визначення реальних статичних і динамічних рівнів води в артезіанської свердловини використовуються прилади і пристрої, принцип роботи яких заснований:
- на відображенні луна-сигналу (ехолоти);
- на використанні гидростатических датчиків тиску;
- на використанні манометричного (бульбашкового) способу вимірювання статичного і динамічного рівня води в артезіанської свердловини.
Портативний вимірювач рівня води в артезіанської свердловини
У портативному рівнемірів використовуються найсучасніші розробки в області ехолокації, про що свідчать його висока мобільність, зручність в роботі, відсутність людського фактора в процесі вимірювання і високі технічні характеристики:
- діапазон виміру - від 3 до 1200 метрів;
- точність вимірювання ± 3 см.
Портативний вимірювач рівня води в свердловині випускається в США, Північна Кароліна і його орієнтовна вартість становить 960 доларів. Детальні технічні характеристики в нашій статті Портативний вімірювач уровня води в свердловіні.
Гідростатичний вимірювач рівня води в артезіанської свердловини
Наш сервісний центр, який спеціалізується на впровадженні енергозберігаючих технологій на базі перетворювачів частоти, використовує в своїх розробках вимірювач динамічного і статичного рівня води в артезіанської свердловини на базі гідростатичного датчика рівня. Датчик закріплюється безпосередньо над насосом, а кабель з капілярною трубкою виводиться на поверхню землі і через роз'єм підключається до індикатора рівня.
Перевага такого вимірювача полягає в тому, що крім індикації динамічного і статичного рівня води в артезіанської свердловини датчик формує вихідний струмовий сигнал 4 - 20 мА, пропорційний висоті водяного стовпа над насосом.
Гідростатичний вимірювач динамічного і статичного рівня води використовується, в основному, в мало дебетних свердловинах, де потрібно «вичавити» з цієї свердловини максимально можливу кількість води. Для цього струмовий сигнал 4 - 20 мА використовується в якості сигналу зворотного зв'язку за рівнем в частотно-регульованому електроприводі артезіанської насосної станції.
Орієнтовна вартість гідростатичного вимірювача рівня:
50 метрів - 980,00 євро;
100 метрів -1170,00 євро;
150 метрів - 1385,00 євро;
200 метрів - 1625,00 євро.
Манометрический вимірювач рівня води в артезіанської свердловини
Чомусь ми всі дуже дружно забули про найдешевший і самому надійному манометричному (бульбашкової або барботажному) способі вимірювання рівня води в артезіанської свердловини, який в недалекому минулому використовувався для вимірювання рівня води практично на всіх артезіанських свердловинах України.
Принцип роботи манометричного способу вимірювання динамічного і статичного рівня води в артезіанської свердловини полягає в наступному. У вимірювальну трубку, яка закріплена над насосом і виходить на поверхню землі (прив'язана до водопідйомною колоні), нагнітають повітря до тих пір, поки тиск повітря в вимірювальної трубці витіснить з неї воду. Величина цього тиску буде дорівнює висоті водяного стовпа в вимірювальної трубці, або висоті водяного стовпа над насосом.
Що стосується незручностей, то трубка діаметром 8 міліметрів практично їх не створює при монтажі або демонтажі глибинного насоса і вільно поміщається в міжтрубному просторі. Можна вважати, що до глибинного насосу йде не три, а чотири водопогружних дроти - ось і всі справи. При необхідності вимірювальна трубка легко з'єднується з допомогою фітингів.

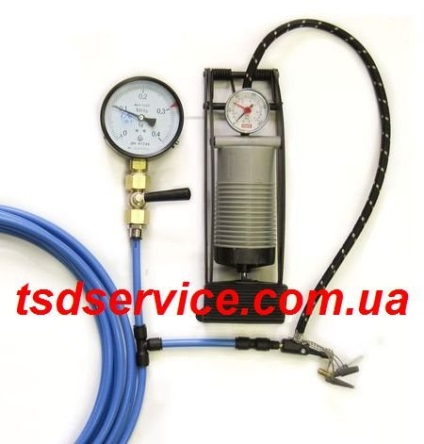

Манометрический вимірювач рівня найдешевший і найнадійніший - адже в ньому немає електроніки і практично нічому ламатися. Такий вимірювач добре працює в будь-яку пору року. Для вимірювання рівня води достатньо зробити кілька «качків» ручним або ножним автомобільним насосом. Вартість вимірювача рівня залежить від довжини вимірювальної трубки, від висоти водяного стовпа над насосом і від комплектації (з насосом або без насоса). Нижче наводиться орієнтовна вартість вимірювача без насоса, з висотою водяного стовпа до 40 метрів і з довжиною вимірювальної трубки:
40 метрів - 241,00 євро з урахуванням ПДВ;
50 метрів - 274,00 євро з урахуванням ПДВ;
60 метрів - 314,00 євро з урахуванням ПДВ;
70 метрів - 342,00 євро з урахуванням ПДВ;
80 метрів - 376,00 євро з урахуванням ПДВ;
90 метрів - 398,00 євро з урахуванням ПДВ;
100 метрів - 425,00 євро з урахуванням ПДВ;
120 метрів - 467,00 євро з урахуванням ПДВ;
150 метрів - 518,00 євро з урахуванням ПДВ;
170 метрів - 543,00 євро з урахуванням ПДВ;
200 метрів - 604,00 євро з урахуванням ПДВ.
Оплата в гривнях за курсом міжбанку.
