При роботі з металом потрібна велика точність вимірювань та розмітки, ніж з деревом - до десятих часток міліметра.
До основних вимірювальним і розмічальних інструментів відносяться: вимірювальна лінійка, штангенциркуль, слюсарний кутник, вимірювальний циркуль, чертілка, кернер.
Металеві лінійки застосовують для грубих вимірів. Їх виготовляють з різними верхніми межами вимірювань: 150, 300, 500, 1000 мм. Похибка вимірювання лінійкою 0,5 мм.
Штангенциркулі використовують для визначення більш точних лінійних розмірів деталей і заготовок, їх зовнішніх і внутрішніх діаметрів, а також глибини пазів і отворів. За рахунок наявності нониусной шкали похибка вимірювання складає 0,05-0,1 мм. У ряді штангенциркулів передбачено мікрометричний пристрій, що дозволяє з великою точністю регулювати переміщення рухомий губки і швидко встановлювати заданий розмір.
Ціле число міліметрів зчитується по основній міліметрової шкалою, долі міліметра - по нониусной шкалою в тому місці, де нониусного відмітка збігається з поділом на міліметрової шкалою. У нашому випадку - 13 мм, і за ноніусом - 0,35 мм. Отже точний розмір - 13,35 мм.
При вимірюванні зовнішніх і внутрішніх діаметрів звертайте увагу на правильне положення губок штангенциркуля щодо поверхні.
Торець штанги штангенциркуля наголошують в поверхню деталі, глибина отвору визначиться за величиною висунення глибиноміра.
Косинець полегшує нанесення взаємно-перпендикулярних і паралельних ліній.
Площинну і просторову розмітку заготовок зазвичай виробляють на розмічальних плитах, що мають точно оброблені горизонтальну робочу і бічні грані.
Косинець повинен мати якомога довшу полку: тим довше буде опорний ділянку. Невеликі нерівності або неточності обрізний кромки набагато краще вирівнюються при довгій полиці кутника: прилягаючи одночасно до кількох вершин хвилястою поверхні, вона забезпечує вирівнювання кута.
Прямий кут можна перевірити за допомогою комбінованого косинця з упором.
Чертилку при нанесенні ліній на металеві поверхні слід щільно притискати до косинці.
На поверхню заготовки чертилкой наносять лінії (ризики), що визначають згідно з кресленням контури деталі або місця, що підлягають обробці.
Допоміжними ризиками намічають осі симетрії, центри радіусів заокруглень і т.д.
Чертилку потрібно вести з натиском, щоб вийшов помітний штрих. Якщо оброблювана деталь лежить на хиткій поверхні, є ризик, що ви не удержите кутник і чертілка зісковзне з задуманої траєкторії і прочертить невірну ризику.
Правильне положення чертилки щодо лінійки - запорука точної розмітки.
Слюсарним циркулем переносять радіус заокруглення з лінійки на заготовку. Положення фіксується гвинтом.
Слюсарні циркулі застосовують для нанесення дуг і кіл, інших геометричних побудов при розмітці заготовок, а також для перенесення розмірів з вимірювальної лінійки на заготовку або навпаки - з заготовки знімають розміри.
При виборі вимірювального циркуля зверніть увагу на надійність механізму фіксації і на загартування загострених кінців. Який циркуль - інсталяційний або стопорним гвинтом - питання смаку. Важливо, щоб встановлений розмір надійно утримувався.
При кресленні кола вістря опорної ніжки циркуля встановлюють в попередньо накерненное поглиблення.
Більш глибоке кернение центрів отворів полегшує подальше свердління.

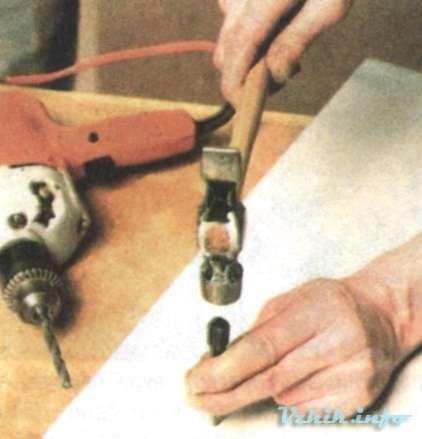

Для керненія спочатку кернер встановлюють в намічену точку під кутом з тим, щоб краще було видно місце керненія. Потім кернер переводять у вертикальне положення щодо поверхні металу і наносять удар по голівці кернера молотком, порівнюючи силу удару з товщиною листа: на товстій заготівлі сильніше, на тонкій - слабше, інакше кернер пройде наскрізь.
Для подальшого свердління роблять більш глибоке кернение, ніж для розмітки.
ПОРАДА. На вкритих іржею або окалиною листах і пластинах часто важко знайти розмічальні лінії. Для того, щоб через деякий час ви могли відшукати таку лінію, намітьте на ній кернером точку. Маленьку вибиту лунку буде неважко знайти. Після цього неважко буде простежити за стертою лінією.
ОСНОВНІ ВИМІРЮВАЛЬНІ й розмічальні ІНСТРУМЕНТИ
1 - слюсарний кутник з упором;
2 - штангенциркуль з нониусной шкалою;
3 - рейсмус для розмітки паралельних ліній;
4 - чертілка з рифленою ручкою і з загартованими кінцями;
5 - вимірювальний циркуль для зняття розмірів і розмітки дуг;
6 - слюсарний молоток 500-600 г;
7 - малка для визначення кутів;
8 - кернер з загартованим вістрям;
9 - металева лінійка;
10 сталева шина з фаскою.
