Послідовність і технологія виготовлення декоративного ажурного пласта.
1. Підготувати робоче місце. Правила організації робочого місця для ліплення описані вище. Рис 1.
2. Розробити ескіз майбутнього керамічного виробу.
Потрібно пам'ятати, вибираючи форму, що ажур добре виглядає на простих, нескладних формах.
3. Виготовити шаблон.
Це може бути циліндр з твердого картону. Він стає більш в діаметрі і по висоті готового виробу на 0,7-1 см. (Можна використовувати бляшані консервні банки відповідного діаметру, з'єднавши їх у висоту). На цьому циліндрі буде формуватися виріб.
4. Вибрати або розробити ажур для декоративного шару і перенести його на тканину-основу. Мал. 2
Олівець або паста не повинна зникнути або розплився на постійно вологої тканини.
Важливо пам'ятати, що розміри, нанесеного ажурі повинні відповідати розмірам готового сирого вироби.
4. «перебитими», добре отмятая помірної вологості глина, розкочується в джгутики однакової товщини. Залежно від обраного ажурі (орнаменту) джгути можуть бути різної товщини і кольору. Приготовлені джгути потрібно загорнути у вологу тканину, щоб не пересихали.
5. На підготовленої тканини з нанесеним малюнком викладаємо візерунок джгутиками. Місця з'єднання ретельно примазатися, використовуючи для цього шликер і шматочки глини. Потрібно намагатися, наскільки дозволяє орнамент або візерунок, щоб місць скріплення джгутиків було більше. Це може бути виконано або декоративними кульками, або жгутиковими перемичками. Таким чином, створюється більш стійкий каркас-конструкція майбутнього виробу. Рис 3, 4, 5, 6.
Візерунок можна викласти без нанесеного малюнка, довільно.
Місця з'єднання ретельно примазатися, використовуючи шликер і шматочки глини.
Рис.8 Пласт накрити вологою тканиною і прокатати качалкою.
Тепер потрібно надати ажурному пласту однакову товщину. По краях пласта розмістити шаблони-обмежувачі. Це можуть бути дерев'яні рейки потрібної товщини-0.7-1см.
Пласт накрити вологою тканиною і прокатати качалкою так, щоб качалка рухалася по рейках-шаблонами. Скалка розплющить пласт до потрібної товщини. Мал. 7, 8.
Для формування даного виробу використовується пластикова пляшка
Вибираючи розмір форми, враховуйте, що при сушінні виріб «всядеться» і по висоті і в ширину.
7. Обрана форма-шаблон обертається вологою тканиною для того, щоб глина не прилипли до форми. На неї акуратно навертається ажурний пласт разом з тканиною, на якій збирався пласт. Волога і пластична глина, розігріта від тепла рук, добре формується в циліндр. Місця з'єднання (шов) промазиваются шликером і скріплюються. Якщо треба, то використовується додатково шматочки глини. Шви повинні бути акуратно закладені таким чином, щоб не було видно місць з'єднання. Мал. 9. 10, 11.
Пластична глина, розігріта від тепла рук, легко формується в циліндр.
Мал. 11 Шов з'єднання вироби ретельно закрити.
7.Установіть форму вертикально. Дати глині подвяліть деякий час. Потрібно витягнути шаблон, інакше, висихаючи, глиняний виріб трісне. При усадки відбувається розрив пласта. Тут дуже важливо відстежити момент, коли можна отримувати шаблон. Якщо витягти його рано, виріб деформується під вагою верхніх шарів. Якщо пізно, може порушитися цілісність пласта розривами.
9. Якщо виріб - ваза, виготовити дно і примазатися його до форми. рис.12
10. Коли глиняний ажурний пласт перейде в кожетвердое стан, можна приступати до виправлення й доведенні ажурі. Така робота виконується тонкими стеками, поролоновими губками, білячими круглими і плоскими кистями. Робота дуже трудомістка. Доведення ажурі може супроводжуватися нанесенням додаткових рельєфних елементів. Мал. 13.
Рис.13 Доведення і правка вироби в кожетвердом стані.
Мал. 14 Підготовка до сушіння вироби.
11. Виріб ставиться на сушку. Для цього потрібно всередину вкласти газети, загорнути виріб в суху тканину і поставити на місце, де немає протягів. Через 3-5 днів, в залежності від товщини стінок, тканину зняти і накрити паперовим ковпаком на 3-4 дні. Якість багато в чому залежить від сушки. Рис.14.
12. Після сушіння виріб акуратно обробити дрібним наждачним папером. Робити це обережно. без зайвого натиску, так як дуже крихке.
13. Провести утильний (бісквітний) випал при температурі 960 * С.
14. Відповідно до ескізу, задекорувати виріб глазур'ю. Рекомендується глазуровать готовий ажурний пласт ще й для того, щоб глазур, спека, зміцнила місця з'єднання ажурі додатково.
15. Промити обпалену ажурну вазу в проточній воді з щіткою для того, щоб видалити залишки частинок і пилу з поверхні. Це робиться для кращого з'єднання глазурі з поверхнею виробу.
16. Поливання можна зробити зануренням в розчин глазурі;
нанесенням глазурі аерографом;
Дуже цікаво виглядає такий виріб, декороване в техніці «фроттаж». Із застосуванням цієї техніки створюється характерний фактурний ефект. При цьому фарба нерівномірно покриває площину.
Для цього потрібно глазур з заглазурованной лицьовій поверхні зняти легкими рухами поролоновою губки. У поглибленнях і товщині вироби глазур залишиться і виконає свою декоративну і конструктивну роль.
Виконати випал при температурі плавлення даної глазурі.
Формування в гіпсових штампах ажурного керамічного виробу складної форми.
1. Розробити ескіз майбутнього керамічного виробу, продумавши обробку місць з'єднання деталей. Це можуть бути декоративні елементи.
2. Приготувати гіпсову форму-шаблон. Пам'ятайте, що готовий виріб вийде менших розмірів. Мал. 15
3. Заготовити потрібну кількість джгутів і елементів для ажурі. Мал. 16
4. Викласти всередині гіпсової форми елементи і ретельно з'єднати їх між собою. Для полегшення роботи можна невеликі ділянки узору збирати на площині і потім переносити всередину форми. Працювати потрібно точно і швидко. Гіпс швидко сушить глину. Місця з'єднання в готовий виріб ретельно обробляються або декорують.
Дальее виконувати послідовність і технологію виготовлення декоративного ажурного пласта.
Мал. 16 Раскатка глиняних джгутиків.
Рис.17 Набивання гіпсової форми.
Мал. 18 Набивання гіпсової форми.
Мал. 19 примазуванням денця посудини.

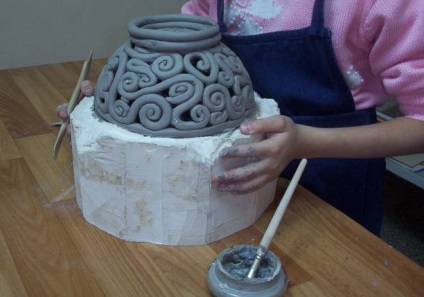

Мал. 20. Оформлення горлечка судини.
Доведення вироби в кожетвердом стані.
Словник спеціальних слів.
Ангоб. Рідка глина, природного кольору або пофарбована оксидами. Наноситься на необпалених виріб в кожетвердом стані.
Бісквіт (утиль). Виріб після першого випалу, поверхня якого не покрита емалями.
Відновлення. Хімічний процес, що відбувається під час випалу, коли в печі відсутній кисень. Ефект металевої поверхні.
Глина. Продукт, протягом століть утворюється в результаті змін і ерозій скельних порід на поверхні землі.
Глазур. Склоподібне, прозоре покриття на бісквіті. Поливу.
Гончарний круг. Верстат, що приводиться в рух педаллю або електрикою і заснований на принципі колеса; застосовується для формування круглих виробів.
Грес. (Керамограніт). Кераміка, після випалу в 1200-1300 * представляє дуже тверде склоподібне речовина.
Каолін. Дуже чиста біла глина, використовується для виробництва порцеляни.
Кожетвердое стан. Стан глини, коли вона втрачає пластичність, стає твердою і міцною, але зберігає таку ступінь вологості, яка дозволяє обробляти її поверхню.
Люстр. Техніка декорування. При ній поверхню емалі набуває перламутровий відблиск; проводиться при третьому випалюванні 750 * С, в відновлювальної середовищі шляхом нанесення на поверхню емалі солей металів.
Вогнетривкість. Властивість матеріалів протистояти, чи не деформуючись, впливу високих температур.
Заскловування. Фізичний і хімічний процес під час випалу. Легкоплавкие частки в глині або покриття розм'якшуються, розширюються і кераміка втрачає пористість.
Відмучування. Процес очищення глини від домішок. Вона стає більш жирної і пластичної.
«Перебивання» глин. Важливий етап роботи перед ліпленням, з метою видалення з вилежатися глини бульбашок повітря і підвищення її однорідності.
Раку. Кераміка з глини з додаванням шамоту. Обпалюється при низькій температурі, потім піддається тепловому удару, при відновленні.
Стек. Інструмент для формування глин, зроблений з твердих порід дерева, не сприйнятливих до вологи і при цьому не ламких.
Теракота. Глазуровані глиняні вироби, з пористим черепком, випал близько Т-960 * С.
Фарфор. Біла кераміка, тверда, склоподібна і напівпрозора. Виробляється з тонкої глини і каоліну.
Фаянс. Біла глина, може бути твердою і м'якою.
Флюс. Речовина, що додається в глину. Сприяє прискоренню плавлення і покриттю глазур'ю.
Фритта. Перемелене в порошок скло. В емалі відіграє роль флюсу. Застосовується для усунення шкідливих впливів, таких як свинець.
Шамот. Обпалена і перемелена глина. Підвищує вогнетривкість глин, застосовується як худне добавка.
Шликер. Глина, розведена до консистенції сметани. Іноді додається силікатний клей. Використовується для з'єднання частин з ліпний глини, виготовлення прес-форм в гіпсових штампах, декорування.
Штампування. Техніка відтворення моделі. Зліпок з оригіналу в негативному зображенні. Для керамічних виробів використовується штамп з гіпсу. Гіпс добре поглинає вологу з глини.
Емаль. Непрозора (глуха) глазур, водонепроникна і пофарбована в різні кольори.
1.Акунова Л.Ф. Приблуда С.З. Матеріалознавство і технологія виробництва художніх керамічних виробів. - М. Вища школа. Тисяча дев'ятсот сімдесят дев'ять.
3.Борев Ю.Б. Художній напрям в мистецтві 20 століття: боротьба реалізму і модернізму. - Київ. 1986.
4.Некрасова М.А. Сучасне народна творчість (за матеріалами виставок 1977-78г.). - Л. 1980.
